제품 세부 정보
원래 장소: 한초우, 중국
브랜드 이름: ZOYO
인증: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
모델 번호: 2513A
지불 및 배송 조건
최소 주문 수량: 1
가격: $2~$500 per piece
포장 세부 사항: 맞춤형
배달 시간: 3-5 일
지불 조건: L/C, D/A, D/P, T/T, 페이팔
공급 능력: 일 당 5k-20k 조각
최대 지원 해상도: |
1280*800 |
신호 입력: |
HDMI, VGA |
전원 입력: |
DC +12V |
작업 온도: |
-10C~+60C |
일하는 습도: |
90%RH(결로가 없을 것) |
최대 지원 해상도: |
1280*800 |
신호 입력: |
HDMI, VGA |
전원 입력: |
DC +12V |
작업 온도: |
-10C~+60C |
일하는 습도: |
90%RH(결로가 없을 것) |
적용 범위

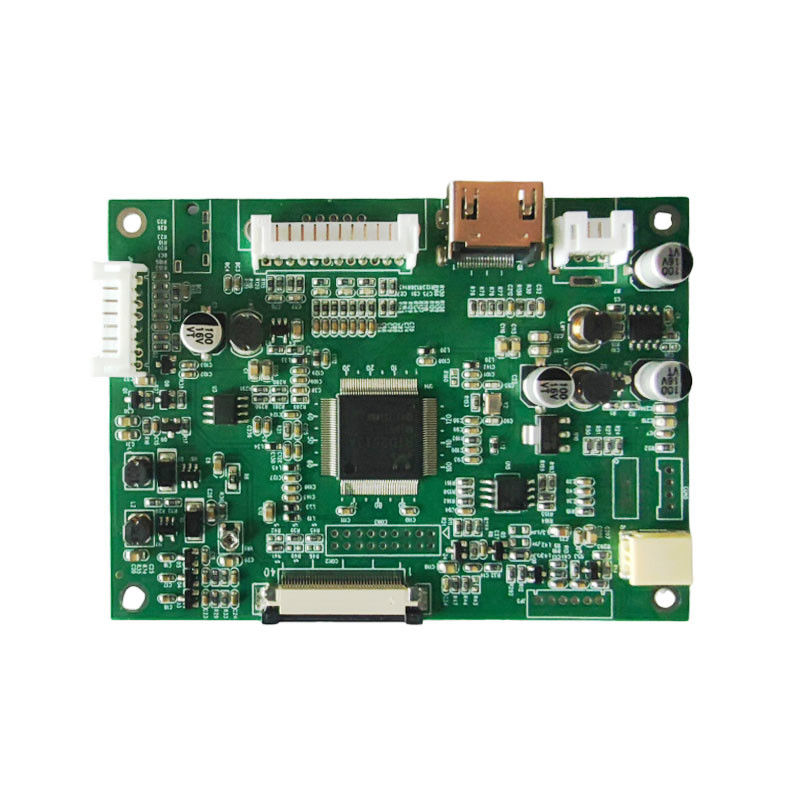

LVDS에서 HDMI, 최대 지원 해상도 1280*800; Innolux EJ101IA-01G EE101IA-01D 고화질 40PIN LCD 디스플레이 모듈 드라이버 보드 검사
2제품 기능 설명
3- 신호 입력 표준
4- 작업 환경
CON1 ((VGA 입력) 12PIN/2.0
| 핀 번호 | 정의 | 설명 |
| 1 | GND | - |
| 2 | VS | 필드 동기화 신호 |
| 3 | HS | 라인 동기화 신호 |
| 4 | GND | - |
| 5 | R+ | 빨간 신호 |
| 6 | GND | 토지 |
| 7 | G+ | 녹색 신호 + |
| 8 | GND | 토지 |
| 9 | B+ | 블루 신호 + |
| 10 | GND | 토지 |
| 11 | SDA | I2C 채널 |
| 12 | SCL | I2C 채널 |
