Name: LCD 디스플레이 HDMI hdmi LVDS 변환판
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 600
Price: 251.00 USD
Availability: InStock

제품 세부 정보

원래 장소: 한초우, 중국

브랜드 이름: ZOYO

인증: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

모델 번호: 2660 40P 1024 600

지불 및 배송 조건

최소 주문 수량: 1

가격: $2~$500 per piece

포장 세부 사항: 맞춤형

배달 시간: 3-5 일

지불 조건: L/C, D/A, D/P, T/T, 페이팔

공급 능력: 일 당 5k-20k 조각

가장 좋은 가격 을 구하라

제품 세부 정보

제품 설명

강조하다:
                                                                                                                                                                                                                LVDS 컨버터 보드, HDMI LVDS 변환판, LCD 디스플레이 LVDS 변환판


최대 지원 해상도:	800*480	신호 입력:	HDMI, VGA, CVBS
전원 입력:	DC +12V	작업 온도:	-10C~+60C
일하는 습도:	90%RH(결로가 없을 것)

최대 지원 해상도:	800*480
신호 입력:	HDMI, VGA, CVBS
전원 입력:	DC +12V
작업 온도:	-10C~+60C
일하는 습도:	90%RH(결로가 없을 것)

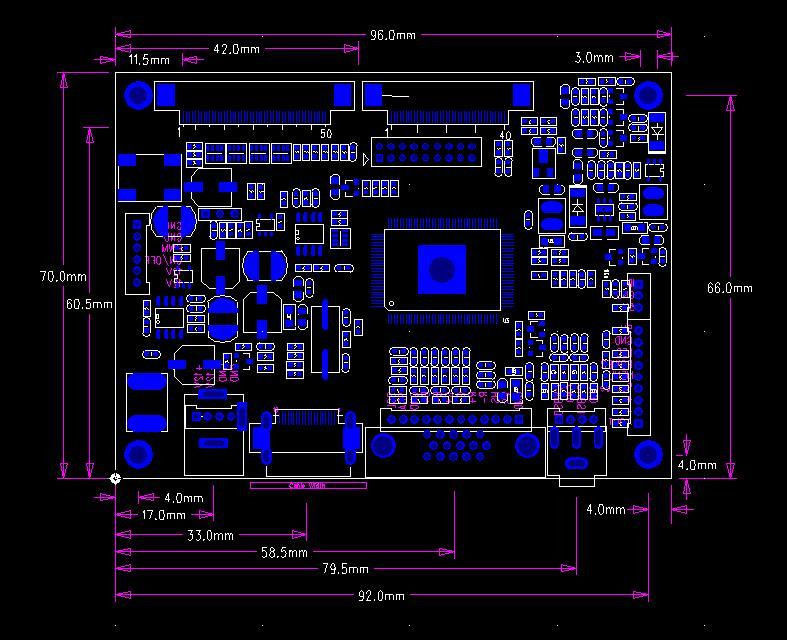

LCD 디스플레이 HDMI hdmi LVDS 변환판

1적용 범위

TTL: EJ050NA-01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA-05A, EJ080NA-05B, TM080RDH01 및 AT090TN12과 같은 모델에 적용됩니다.
LVDS: EJ070NA-01J, N070LGE-L41, HJ070NA-13A, HJ070NA-13B, EJ070NA-01F, ZJ070NA-01P, NJ070NA-23A, P070BAG-CM1, TM070JDHG30을 포함한 모델에 적용됩니다.HE080IA-01, HJ080NA-04L, HJ080IA-01F, TM080TDH01 및 TM080TDHG01은 고화질 40PIN LCD 디스플레이 모듈 드라이버 보드를 검사하기 위한 것입니다.

2제품 기능 설명

비디오 신호 입력: HDMI, VGA 및 CVBS 비디오 신호 입력을 지원합니다.
전력 입력: 전력 입력은 DC +12V입니다.
다기능 OSD 동작: 다기능 화면 디스플레이 (OSD) 동작 기능이 있습니다.
원격 제어 기능 (선택): 원격 제어 기능이 옵션으로 제공됩니다.
신호 없이 자동 종료: 신호가 들어오지 않을 때 장치가 자동으로 꺼집니다.

3신호 입력 표준

HDMI: (일반 버전 1.2)
VGA: 800×480, 800×600, 1024×600, 1024×768, 그리고 1280×800 (신장 속도 60에서 75까지) 와 같은 해상도를 지원합니다.
CVBS: 1.0Vp-p 75Ω의 임피던스와 함께.

4작업 환경

작업 온도: -10°C에서 +60°C까지
작업 습도: 90%RH까지 (집화 없이)

CON8 ((CVBS) 시갈 입력)
	핀 NO	정의	설명
	1	CVBS2	A V 2 신호 입력
	2	GND	토지
	3	CVBS1	AV1 신호 입력
	4	GND	토지

CON10 (VGA 입력, 12PIN/2.0)

핀 번호	정의	설명
1	GND	-
2	VS	필드 동기화 신호
3	HS	라인 동기화 신호
4	GND	-
5	R+	빨간 신호
6	GND	토지
7	G+	녹색 신호 +
8	GND	토양
9	B+	블루 신호 +
10	GND	토지
11	SDA	I2C 채널
12	SCL	I2C 채널

CON6 (HDMI 입력) 인터페이스

핀 번호	정의	설명
1	TMDS 데이터 2+
2	TMDS 데이터 방패
3	TMDS 데이터 2-
4	TMDS 데이터 1+
5	TMDS 데이터 방패
6	TMDS 데이터 1
7	TMDS 데이터 0+
8	TMDS 데이터 방패
9	TMDS 데이터 0-
10	TMDS 시계+
11	TMDS 시계 방패
12	TMDS 시계 -
13	CEC
14	NC
15	SCL
16	SDL
17	DDC/CEC GND
18	+5V
19	핫 플러그 감지
