> 상품 > HDMI 드라이버 보드 > VGA 디스플레이 보드 지원 800*400 5인치 LCD 화면

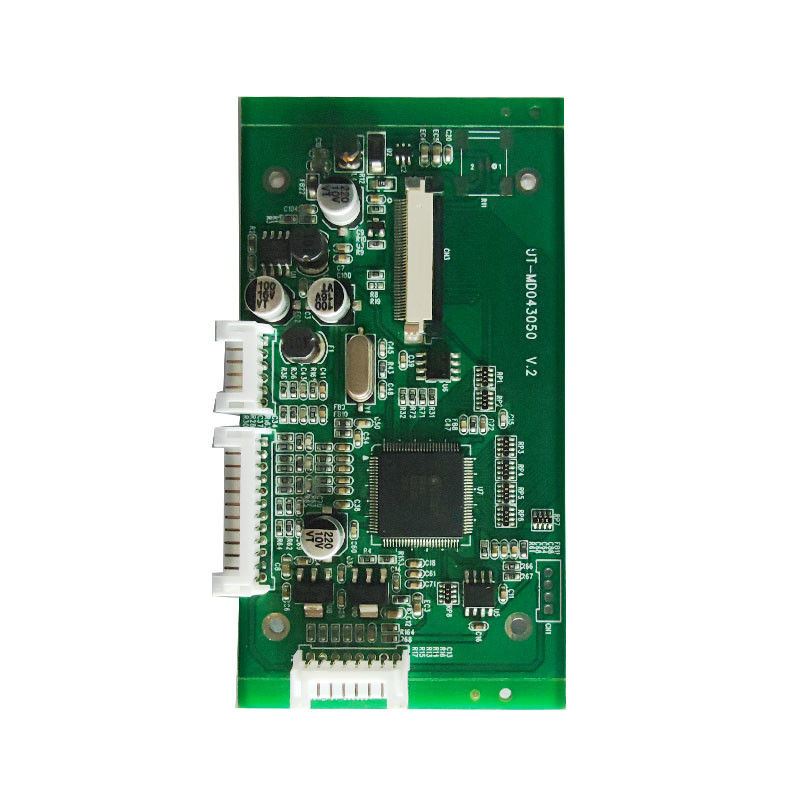

VGA 디스플레이 보드 지원 800*400 5인치 LCD 화면

제품 세부 정보

원래 장소: 한초우, 중국

브랜드 이름: ZOYO

인증: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

모델 번호: 04305 40P 800 480

지불 및 배송 조건

최소 주문 수량: 1

가격: $2~$500 per piece

포장 세부 사항: 맞춤형

배달 시간: 3-5 일

지불 조건: L/C, D/A, D/P, T/T, 페이팔

공급 능력: 일 당 5k-20k 조각

가장 좋은 가격 을 구하라
강조하다:

5인치 LCD 디스플레이 보드

,

VGA 디스플레이 보드

,

800*400 디스플레이 보드

최대 지원 해상도:
800*480
신호 입력:
VGA, CVBS
전원 입력:
DC +12V
작업 온도:
-10C~+60C
일하는 습도:
90%RH(결로가 없을 것)
최대 지원 해상도:
800*480
신호 입력:
VGA, CVBS
전원 입력:
DC +12V
작업 온도:
-10C~+60C
일하는 습도:
90%RH(결로가 없을 것)
VGA 디스플레이 보드 지원 800*400 5인치 LCD 화면
메타 설명: VGA 디스플레이 보드 - 최대 해상도 800*400을 지원할 수 있습니다. -10°C에서 +60°C의 온도 범위 내에서 작동합니다. VGA, CVBS1, CVBS2 (선택) 비디오 신호 입력을 허용합니다.소비자 전자제품에 사용가능.

이미지 Alt 이름: VGA 디스플레이 보드, VGA 컨트롤러, VGA LCD 컨트롤러 보드, LCD 드라이버 보드

키워드: VGA 디스플레이 보드, VGA 컨트롤러, VGA LCD 컨트롤러 보드

1적용 범위
AT043TN24 V와 같은 모델에 적용됩니다.1, AT043TN25 V2, AT050TN43 V.1 480 해상도의 4.3 인치 및 5 인치 LCD 화면을 조립하기 위해272 및 800480이 LCD 디스플레이를 구동하는 데 사용됩니다.

2제품 기능 설명

  • 비디오 신호 입력: VGA, CVBS1, CVBS2 (선택) 비디오 신호 입력을 지원합니다.
  • 전력 입력: 전력 입력은 DC +12V입니다.
  • 다기능 OSD 동작: 다기능 화면 디스플레이 (OSD) 동작 기능이 있습니다.
  • IR 적외선 원격 제어 기능 (선택): 적외선 원격 제어 기능이 선택적입니다.

3신호 입력 표준

  • CVBS: 신호 표준은 75Ω의 임피던스와 1.0Vp-p입니다.
  • VGA: 480개 의결을 지지합니다.272 및 80060~70HZ의 리프레쉬 레이트로 480

4작업 환경

  • 작업 온도: -10°C에서 +60°C까지
  • 작업 습도: 90%RH까지 (집화 없이)

운전자 보드 전력 소비 세부 사항 (AT043TN24 V.1) (Ta = 25°C)

입력 전압 ((V)IN) 입력 전류 (I)IN) 언급
  미네 타이프. 맥스 단위
+12V 70 100 130 mA



J11 (VGA 입력) 12PIN/2.0mm

핀 번호 정의 설명
1 GND -
2 VS 필드 동기화 신호
3 HS 라인 동기화 신호
4 GND -
5 R+ 빨간 신호
6 GND 토지
7 G+ 녹색 신호 +
8 GND 토양
9 B+ 블루 신호 +
10 GND 토지
11 NC
12 NC
