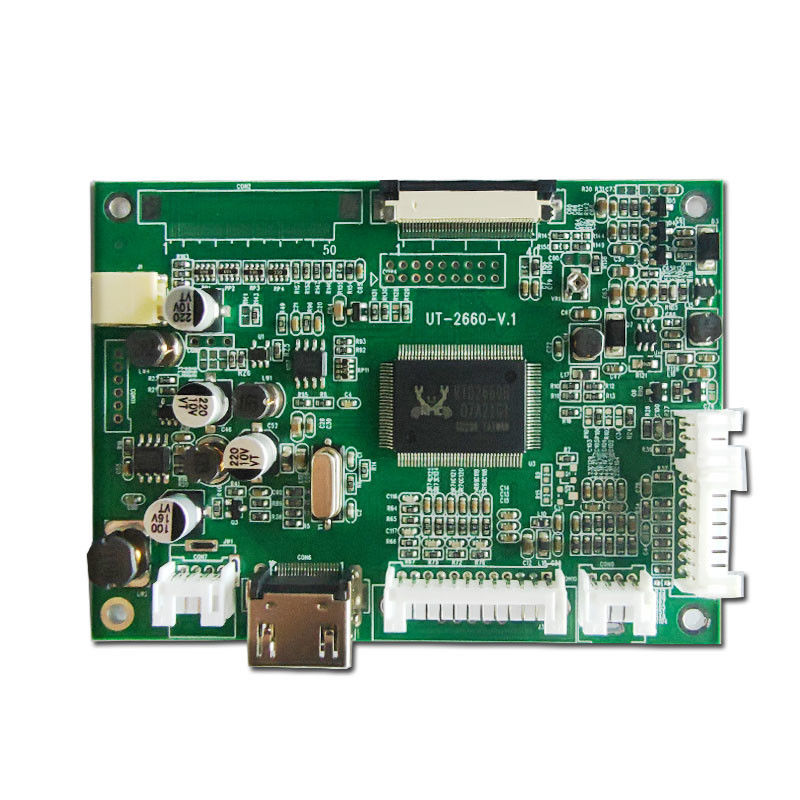

Name: TFT 드라이버 보드 DC 12V 전원 입력을 가진 LVDS TTL로 HDMI
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 768
Price: 251.00 USD
Availability: InStock

TFT 드라이버 보드 DC 12V 전원 입력을 가진 LVDS TTL로 HDMI

제품 세부 정보

원래 장소: 한초우, 중국

브랜드 이름: ZOYO

인증: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

모델 번호: 2660 40P 1024 768

지불 및 배송 조건

최소 주문 수량: 1

가격: $2~$500 per piece

포장 세부 사항: 맞춤형

배달 시간: 3-5 일

지불 조건: L/C, D/A, D/P, T/T, 페이팔

공급 능력: 일 당 5k-20k 조각

가장 좋은 가격 을 구하라

소비자 전자기기용 애플리케이션

이미지 알타에서 제품 이름: TFT 드라이버 보드, HDMI 보드, HDMI 드라이버, HDMI를 가진 LCD 드라이버 보드

키워드: HDMI 보드, HDMI 드라이버, HDMI와 함께 LCD 드라이버 보드
적용 범위

작업 온도: -10°C에서 +60°C까지
작업 습도: 90%RH (집화 없이)
작업 환경
HDMI: (일반적으로 버전 1.2)
VGA: 1024 * 768 (신장 속도 60 ~ 75)
CVBS: 1.0Vp - p75Ω
신호 입력 사양
HDMI, VGA 및 CVBS를 포함한 비디오 신호 입력을 수신할 수 있습니다.
전력 입력은 DC + 12V입니다.
다기능 OSD 운영 기능이 있습니다.
선택적으로 리모컨 기능이 있습니다.
신호가 없을 때 자동으로 꺼질 수 있습니다.
제품 기능 설명
TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 고화질 40 PIN LCD 디스플레이 모듈 드라이버 보드의 검사.

CON8 ((CVBS) 시갈 입력)
	핀 번호	정의		설명
	1	CVBS2		A V 2 신호 입력
	2	GND		토지
	3	CVBS1		AV1 신호 입력
	4	GND		토지
CON10 ((VGA) 안쪽 p u t ) 12PIN/2.0
핀 번호			정의		설명
1			GND		-
2			VS		필드 동기화 신호
3			HS		라인 동기화 신호
4			GND		-
5			R+		빨간 신호
6			GND		토지
7			G+		녹색 신호 +
8			GND		토양
9			B+		블루 신호 +
10			GND		토지
11			SDA		I2C 채널
12			SCL		I2C 채널

CON6 ((HDMI) 안쪽 p u t ), 인터페이스
핀 번호	정의	설명
1	TMDS 데이터 2+
2	TMDS 데이터 방패
3	TMDS 데이터 2-
4	TMDS 데이터 1+

최대 지원 해상도:	1024*768	신호 입력:	HDMI,VGA,CVBS
전원 입력:	DC +12V	작업 온도:	-10C~+60C
일하는 습도:	90%RH(결로가 없을 것)

최대 지원 해상도:	1024*768
신호 입력:	HDMI,VGA,CVBS
전원 입력:	DC +12V
작업 온도:	-10C~+60C
일하는 습도:	90%RH(결로가 없을 것)
